Laboratorium Zaawansowanych Materiałów Magnetycznych
Nasza działalność:
Laboratorium Zaawansowanych Materiałów Magnetycznych zajmuje się prowadzeniem prac badawczych, w tym przede wszystkim rozwijaniem technik pomiarowych właściwości magnetycznych materiałów magnetycznych m.in.
- nanokompozytów
- materiałów nanokrystalicznych i amorficznych magnetycznie miękkich
- materiałów magnetycznie twardych
Zastosowanie materiałów magnetycznych:
Materiały te mają zastosowanie w kluczowych sektorach takich jak:
- energoelektronika
- energetyka
- transport
- medycyna
Oferta
Oferta
Laboratorium Zaawansowanych Materiałów Magnetycznych oferuje:
- Doradztwo w zakresie doboru materiałów magnetycznych do dedykowanych zastosowań
- Doradztwo w zakresie doboru technik pomiarowych do zdefiniowanych geometrii materiałów magnetycznych
- Usługi pomiarowe materiałów magnetycznie miękkich
- Usługi pomiarowe materiałów magnetycznie twardych

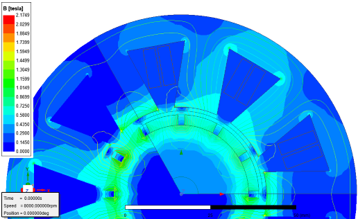

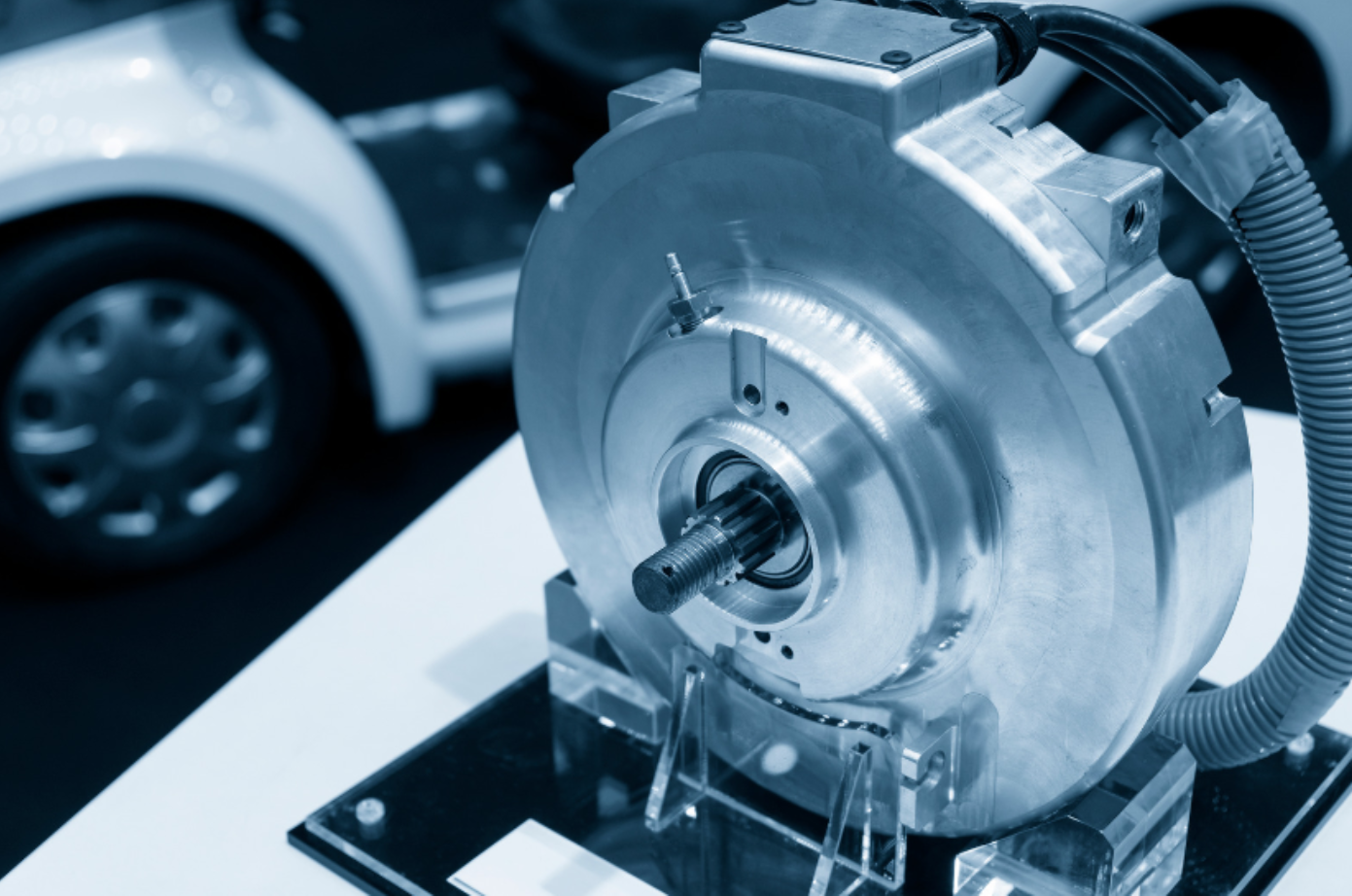

- Usługi pomiarowe stojanów silników elektrycznych
- Usługi magnesowania materiałów magnetycznie twardych
- Usługi pomiarowe dławików w funkcji prądu

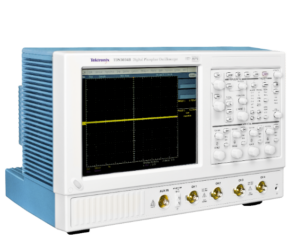

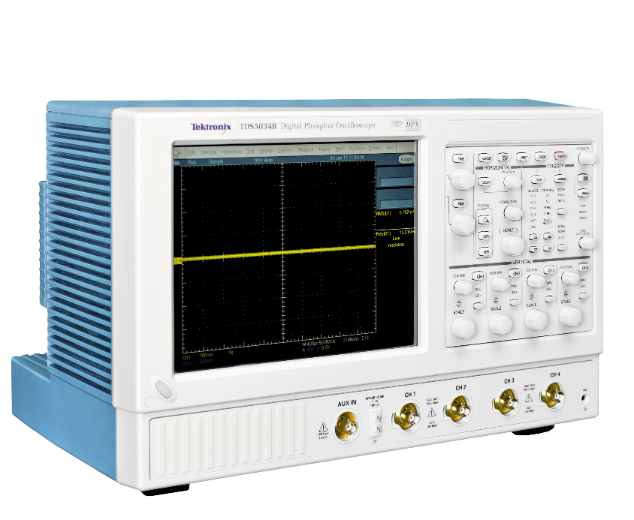

- Usługi pomiarowe charakterystyk dynamicznych metodą oscyloskopową Tektronix
- Usługi pomiarowe elementów indukcyjnych w warunkach obciążenia
NOWOCZESNE WYPOSAŻENIE I STANOWISKA BADAWCZE
Wyposażenie

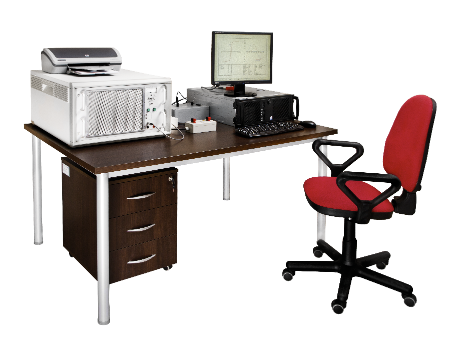

- badanie charakterystyk dynamicznych materiałów magnetycznie miękkich,
- parametry mierzone: indukcja magnetyczna Bm; remanencja Br; pole koercji Hc; straty mocy w rdzeniu Ps; przenikalność magnetyczna μ,
- zakres częstotliwości: 10Hz-400kHz/10Hz-20kHz,
- typy wzbudzeń: sinusoidalny, trójkątny, prostokątny, liniowo malejący,
- zakres temperatur: -150 do 350°C,
- kształt próbek:pierścienie (фw 15-50mm, фz 20-100mm), pierścienie ze szczeliną powietrzną, paski.
Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.

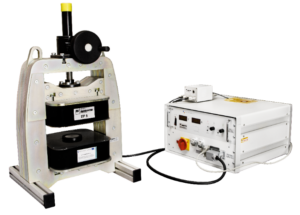

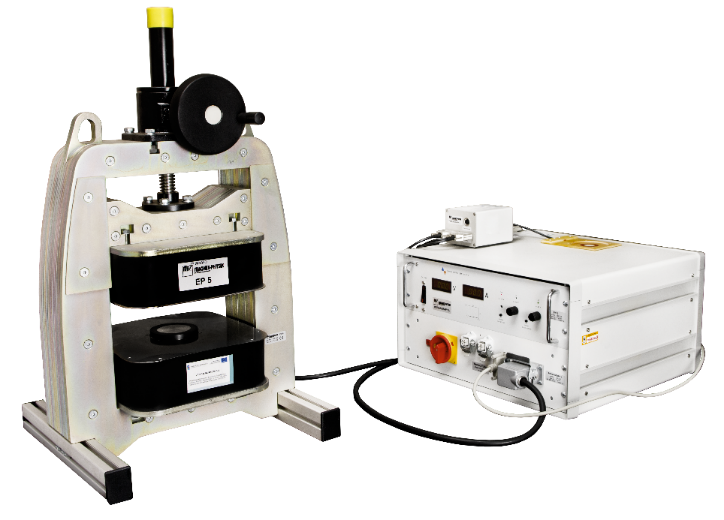

- skomputeryzowany system do pomiaru pętli histerezy materiałów magnetycznie twardych typu: AlNiCo, ferrytowych, materiałów ziem rzadkich (np. samar-kobalt, neodym-żelazo-bor itp.),
- możliwość pomiaru próbek o różnych kształtach bez konieczności wyznaczania pola przekroju poprzecznego,
- umożliwia wyznaczanie parametrów magnetycznych takich jak: remanencja, koercja i maksymalna energia,
- komputerowa analiza otrzymanych danych, min. krzywa demagnetyzacji i pętla histerezy,
- możliwość przeprowadzania pomiarów w temperaturze do 150°C.
Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.
Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.
Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.
- parametry mierzone: indukcja magnetyczna Bm; remanencja Br; pole koercji Hc; straty mocy w rdzeniu Ps; przenikalność magnetyczna μ,
- zakres częstotliwości: 10Hz-1MHz,
- typy wzbudzeń: sinusoidalny, trójkątny, prostokątny.
- badania charakterystyk częstotliwościowych zespolonej przenikalności magnetycznej materiałów magnetycznie miękkich,
- wyznaczanie częstotliwości granicznej stosowalności tych materiałów w oparciu o kryterium Snoeka,
- zakres częstotliwości: 40 Hz-110 MHz,
- wymiary mierzonych rdzeni toroidalnych: średnica wewnętrzna ≥ 5 mm; średnica zewnętrzna ≤ 20 mm; wysokość ≤ 8,5 mm.
Akredytacja

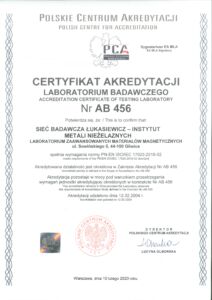

Laboratorium akredytowane
Laboratorium posiada akredytację PCA AB456 z przedmiotem badań” „Rdzenie magnetyczne wykonane z materiałów magnetycznie miękkich” z dwiema procedurami badawczymi
- PB-01: pomiary magnetyczne z wykorzystaniem stanowiska Remacomp C-100, badane właściwości magnetyczne
- Indukcja magnetyczna B (10-3 – 2T)
- Pozostałość magnetyczna Br (10-2 – 1.5T)
- Pole koercji Hc (0.5 A/m – 2.5 kA/m)
- Straty całkowite na jednostkę masy Ps (0.01 – 2000 W/kg)
- PB-02: metoda techniczna, badane właściwości magnetyczne
- Przenikalność magnetyczna µ (103 – 7×105) w zakresie częstotliwości 0.05-50 kHz
